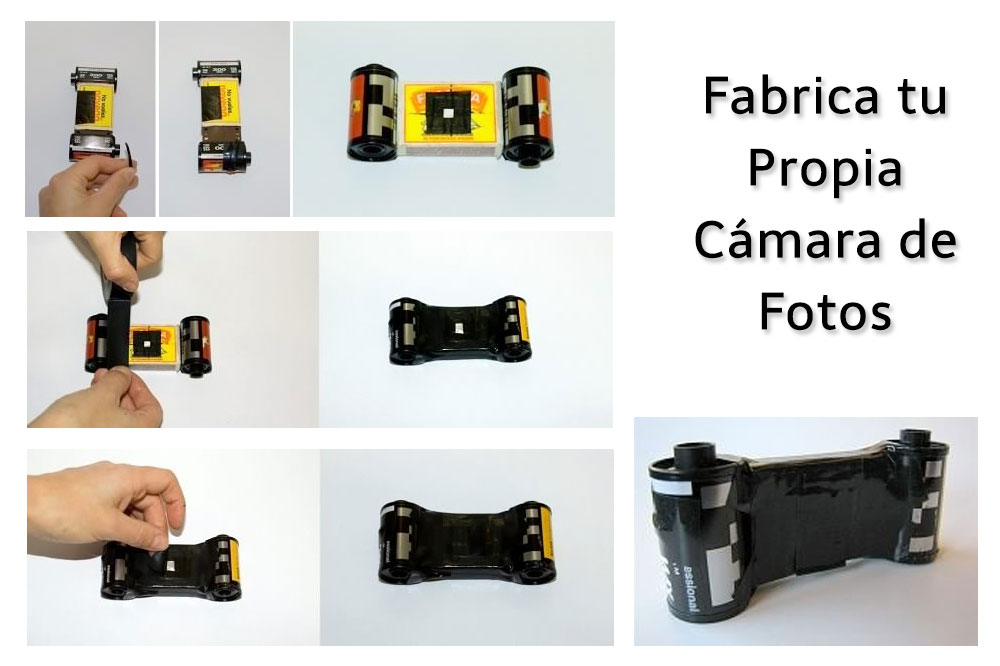

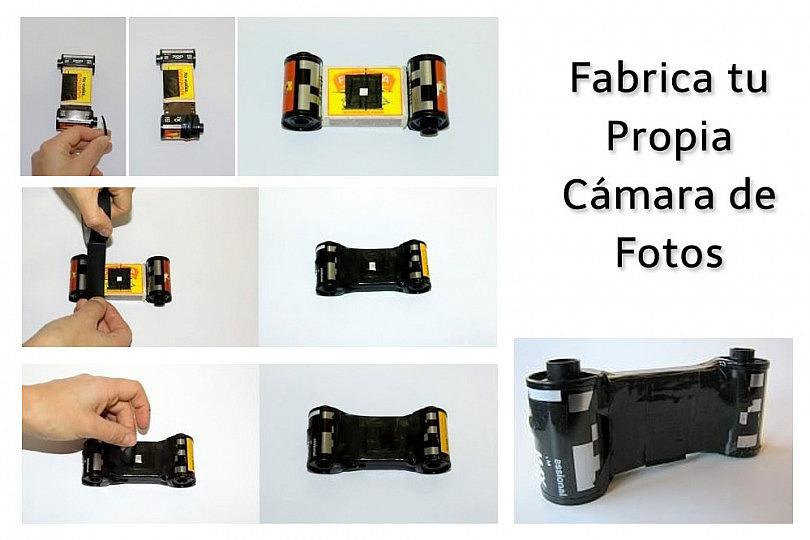

Volviendo a los Orígenes: Construye Tu Propia Cámara de Fotos

Miguel Lucas: Hoy os presento a Verónica Espino que nos trae todo un tutorial para crear nuestra propia cámara estenopeica

La cámara estenopeica es una cámara de construcción artesanal muy sencilla, que tiene la particularidad de no poseer lente. Se construye utilizando un recipiente de cualquier material (madera, hojalata, aluminio, cartón, etc.) con la condición de que sea estanco a la luz y permita que se le practique un pequeño orificio llamado estenopo para posibilitar el ingreso de la luz. Este orificio, equivalente al objetivo fotográfico de cualquier máquina convencional, permitirá que los rayos luminosos que lo atraviesen impriman la película que colocaremos en su interior. Las cámaras estenopeicas tienen la particularidad de obtener imágenes con foco infinito, debido a que el número f se encuentra habitualmente entre f/90 y f/250, e incluso en magnitudes superiores.

tirafotos

En esta oportunidad les propongo construir una cámara para ser utilizada con un rollo fotográfico de 35 mm. Esta cámara la conocí gracias a Alan Cooper

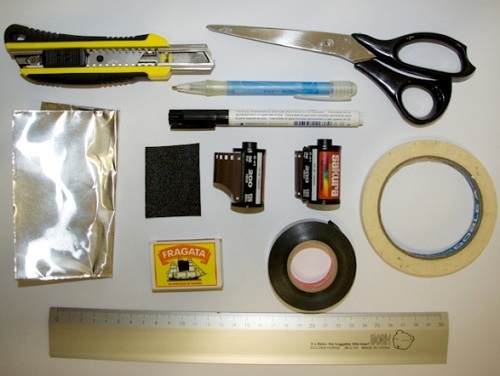

Materiales necesarios

    • Caja de fósforos pequeña
    • Marcador negro + lapicero
    • Rollo fotográfico
    • Chasis vacío (usado que puede conseguirse gratuitamente en cualquier casa de fotografía)
    • Tijera
    • Cutter
    • Cinta aisladora
    • Lija al agua
    • Un trozo de aluminio, que puede obtenerse de cualquier lata de gaseosa
    • Regla

material1

Construcción paso por paso

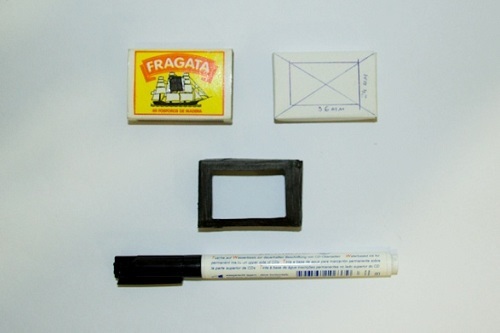

En el interior de la caja de fósforos cortemos un rectángulo de 24 x 36 milímetros, que es la medida de un fotograma estándar y facilitará nuestra tarea al momento de revelar el rollo en el laboratorio fotográfico. En la cara externa de la caja cortemos otro rectángulo más pequeño de 1 cm x 1 cm donde irá colocado nuestro estenopo.

material2

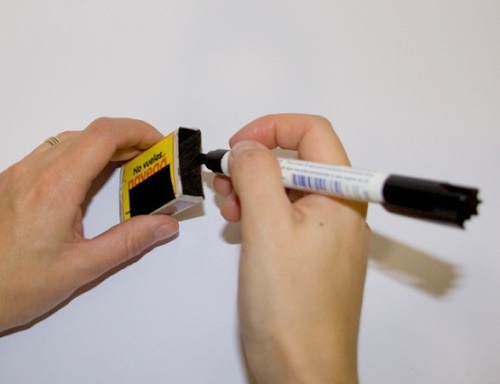

Luego pintaremos de color negro todo el interior de la caja para evitar filtraciones de luz.

edding

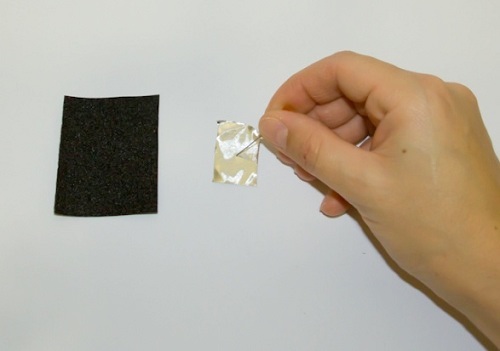

Utilizando nuestra lámina de aluminio (o lata de gaseosa) cortamos un pequeño rectángulo de aproximadamente 2cm x 2cm y hacemos un orificio con una aguja (haciéndola girar entre los dedos para transformarla en una "agujereadora"), cuya punta apenas deberá traspasar el aluminio. Una vez logrado esto, debemos lijar brevemente ambos lados para alisar el aluminio.

aluminio

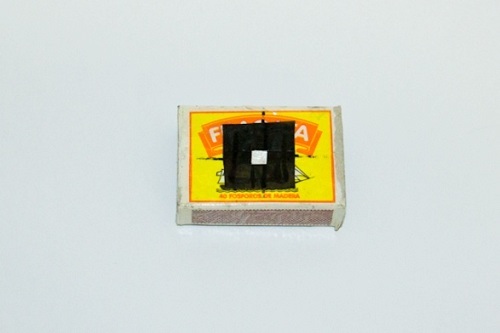

Se debe pegar el estenopo del lado externo de la cajita de fósforos utilizando la cinta aisladora.

estenopo

Cargando la película

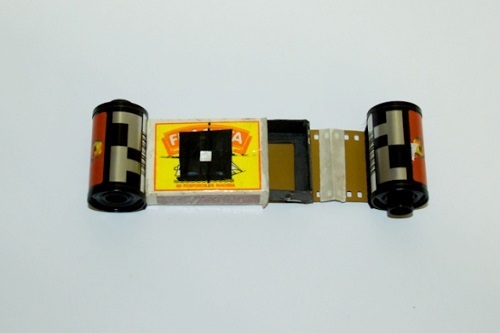

El film debe pasar dentro de la caja de fósforos y unirse en el otro extremo con el chasis vacio (habitualmente tiene unos centímetros de película sobrante que nos servirán para unir el film)

pelicula

Armando el clicker

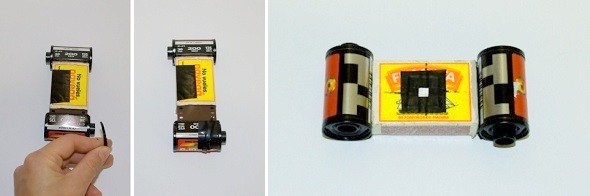

El chasis debe ser girado manualmente, y la primera duda que surge es...¿Cómo sé cuando corrió la película y puedo sacar la siguiente fotografía? Para esto crearemos un clicker con cualquier pedacito de plástico. Debe cortarse una pequeña tira y pegarla al chasis que contiene la película virgen logrando que quede enganchado en un cuadradito de la cremallera. De esta manera cuando corramos la película escucharemos un click. Teniendo en cuenta que cada fotograma tiene 8 orificios, 8 de aquellos clicks nos indicará que hemos pasado al fotograma siguiente.

triplefoto

Cierre hermético

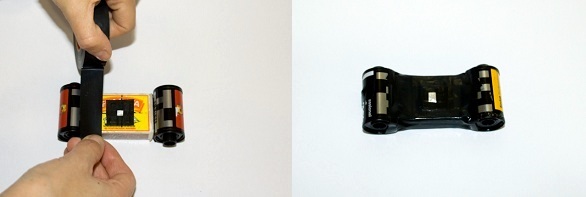

Es fundamental que no ingrese luz adicional en nuestra cámara de fotos, para lo cual utilizaremos la cinta aisladora para cubrir toda la cámara y así evitar posibles filtraciones.

doblefoto1

Creando el obturador

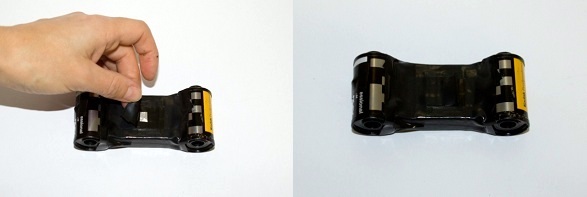

El obturador lo crearemos sencillamente con otro pequeño trozo de cinta aisladora que pegaremos en el exterior sobre el estenopo, y la despegamos sólo durante el tiempo de exposición de cada fotografía.

doblefoto2

Modo de uso

Ya tenemos nuestra cámara lista. Es hora de salir a la calle y nos guiaremos por la siguiente tabla para calcular el tiempo de exposición:

  • Días soleados: 1 o 2 segundos
  • Días Nublados: 5 segundos
  • Interior: de 5 a 10 minutos

El revelado se puede hacer en cualquier casa de fotografía tradicional ya que después de todo... ¡Se trata de un rollo de fotos! Éxitos en esta nueva aventura...

Artículos Relacionados

Artículo y fotos de Verónica Espino. Soy Contadora Pública y vivo en Buenos Aires. Uno de mis hobbies desde hace 6 años es la fotografía estenopeica. Edito una página web que tiene como objetivo permitirle a los aficionados acceder a la fotografía de una manera más sencilla, en la que puedan armar sus propias cámaras, sacar sus fotos y revelarlas. Acérquense y vean la vida desde un estenopo: www.estenopolis.com.ar / www.facebook.com/estenopolis
